BF-ZR(D)系列復合式單相阻容吸收裝置 |
||||||||||||||||||||||||||||||||
? ? ? ? ?? ???????? 技術參數
? 注：1、（D）為單相。 ?????????2、D電機型?? ? Z電站型??? R電容型 ?????????3、特殊產品可以定做、如：電容容量、海拔高度、污穢等級等。

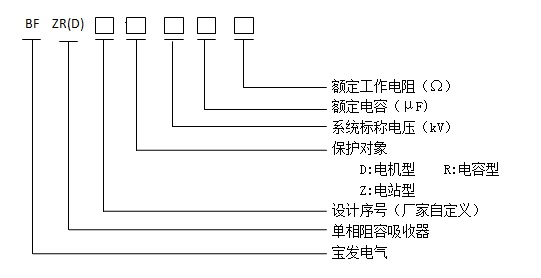

? ? ? ? 型號說明

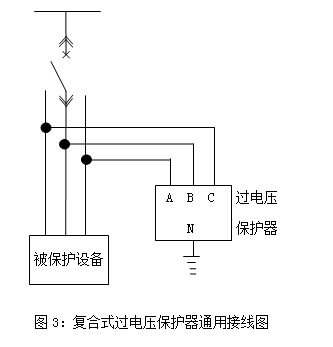

? ???????? 安裝要求???????????????????????????????????????????????????? ? ? ? ? BF-ZR(D)型單相阻容過電壓保護裝置A、B、C三相端子分別連續被保護設備的A、B、C三相，標的接地符號的接地端子“N”處應可靠接地、如是單項、高壓端接入被保護設備的進線，接地端子“N”處應可靠接地
? ? ? ? ?產品與開關柜同期維護，可對電容的電容量、損耗角正切值及產品自動接入電網工頻電壓等參數進行維護性測試，測試方法及測試要求如前述。 ? ? ? ?BF-ZR(D)型阻容過電壓保護裝置可滿足水平安裝。如有其它安裝要求，請在訂貨時注明。 ? ? ? ?連接BF-ZR(D)型阻容過電壓保護裝置的裸露金屬及線（除端子N）應按照DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》要求保證相對地、相間不小于最小空氣間隙。 ? ? ? ?當系統出現諧振或弧光接地過電壓時，若不及時消除，因其電壓較高，持續時間較長，能量大，產品長時間接入將引起損壞。 ? ? ? ?產品外露原件都是不銹鋼或精密鑄鋁原材料，能適合于潮濕、鹽堿濃度大的區域使用。
使用須知???????????????????????????????????????????????????? 1、BF-ZR(D)型單相阻容過電壓保護裝置應連接在真空斷器（真空接觸器）出口電流互感器下側于被保護設備（如：電動機或變壓器）之間。 2、BF-ZR(D)型單相阻容過電壓保護裝置退出運行及檢查時，應在0-N之間阻容吸收裝置進行放電。 3、BF-ZR(D)型單相阻容過電壓保護裝置連接在變壓器與隔離開關之間。 4、BF-ZR(D)型單相阻容過電壓保護裝置裝箱運輸，運輸中應防雨、輕放、向上直立、防碰。 5、存放時應保持直立狀態，存放地點環境溫度在40℃~+40℃范圍內，不允許有易燃易爆性氣體及化學物質。 6、BF-ZR(D)型單相阻容過電壓保護裝置10 kV與35 kV有組合式結構和單相兩種結構形式，都含高壓線連接端子，高壓線長度出廠為500mm，如期它要求或根據現場安裝需要，請在訂貨時提出。 7、BF-ZR(D)型單相阻容過電壓保護裝置產品在安裝使用壹年期限內，請按照產品使用說明書要求檢測其電氣性能，以后每年檢測一次。 |
||||||||||||||||||||||||||||||||
??????
