配件---放電計數器JS及在線監測儀JCQ-II |
計數器作為避雷器的特殊配套產品，與避雷器串聯使用，用于記錄避雷器的工作情況。尤其適用于高壓大容量系統和操作頻繁的真空開關內，也可以用于與三相結合式過電壓保護產品配套. 計數器在結構上，可分為表盤戶外型和分體柜內型；在功能上，可分為簡單計數型和附加電流監測型；在元件上，可分為閥片采樣型和互感器采樣型。以上幾類計數器我公司均有生產. 計數器、監測器 計數器作為避雷器的特殊配套產品，與避雷器串聯使用，用于記錄避雷器的工作情況。尤其適用于35KV及以上電站和線路用避雷器，也可以用于與三項組合式過電壓保護產品配套。 計數器在結構上，可以分為戶外表盤型和柜內分體型；在功能上，可分為簡單計數器型和附加電流監測型；在元件上，可分為閥片采樣型和互感順采樣型，以上分類我計數器公司均有生產。

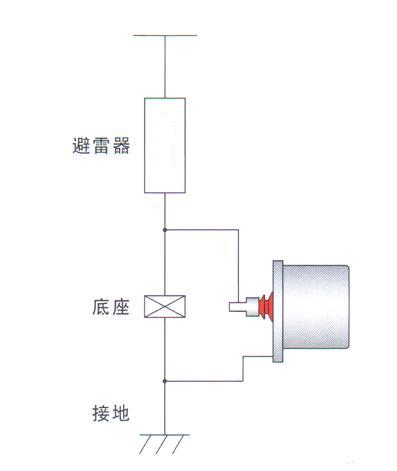

常用戶外表盤式計數器典型技術參數 型號 產品描述 系統電壓等級 (kV) 標稱放電電流 (kA) 動作電流范圍 (A) 標稱電流下附加殘壓 (kV) 2ms方波通流容量a 4/10大電流耐受kA) JS-8 放電計數器 3-66kV 5 50-5000 1 400 65 JCQ-II 電流型在線監測儀 3-66kV 10 50-5000 1 600 100計數器詳細說明及用法請參閱我公司專門的計數器使用說明書 若避雷器配套計數器，在其標準型號后加“J”字母表示（帶附加電流監測功能的監測器用字母“JCQ”表示）。例如：YH5WS-17/50-J 表示在YH5WS—17/50避雷器上加了計數器。 避雷器與計數器/在線監測儀接線原理圖
|
